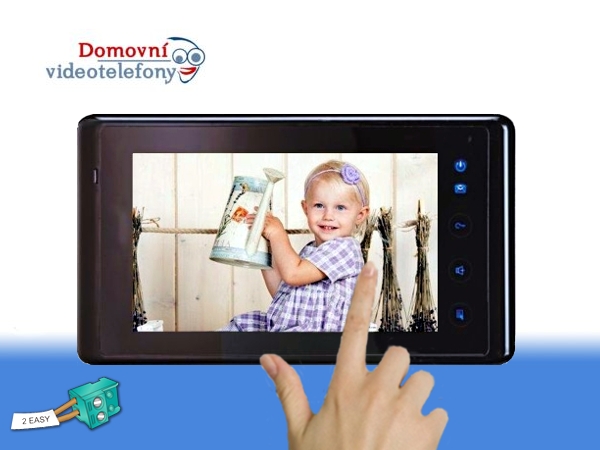

Dveřní monitor PM-D273T-B dotyková obrazovka TFT 7"

Prodej ukončen

Komfortní barevný TFT 7" bytový monitor s dotykovou obrazovkou, s modře podsvícenými dotykovými tlačítky. Rozlišení 840x480, interkom, OSD menu. Je určen pro 2-drátový domovní systém D2. Monitor má tlačítko pro volbu kamer a náhled na domovní kameru. Zobrazuje hodiny po dobu 3 minut po dotyku na displej, druhý dotyk vyvolá menu interkom a náhled na kamery. Možnost ovládat další externí zařízení přímo z displeje a ikona zobrazuje stav ovládané zařízení (např. otevírání brány nebo světla). Může být připojena na TV. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Vstup pro zvonek před bytem, výstup pro další lokální zvonek.

Rozměr monitoru : 125x225x28mm (v x š x h)

Základní vlastnosti  monitoru                                                    Volitelné možnosti  monitoru

Bytový monitor:
- barevný displej, 7", TFT, 840x480, dotykový, ovládání volání i nastavení
- hlasitý reproduktor, mikrofon
- tlačítko TALK/MONITOR pro volbu mezi kamerami, automaticky po 15s zhasne
- tlačítko CALL/INTERKOM
- monitor automaticky zhasne pokud do 30s nikdo hovor nepřijme
- tlačítko UNLOCK pro ovládání zámku (na dotykovém displeji odlišeno i odemknutí a otevření)
- po dotyku na obrazovku zobrazí na 3 minuty hodiny
- rozměr125x225x28mm (v x š x h)
- nastavení hlasitosti zvonění, hlasitosti hovoru
- nastavení jasu, barevnosti, poměru obrazu 16:9/4:3
- nastavení osvětlení
- 15 volitelných tónů pro venkovní zvonění a 15 tónů pro interkom
- zvonek má možnost rozdílné hlasitosti ve dne a v noci
- nastavení doby zobrazení kamery 30s - 10 minut
- nastavení doby na rozepnutí zámku 1s - 9s
- přiřazení/odejmutí dálkového ovladače
- nastavení externích zařízení (existence ovládání zámku a existence ovládání lampy)                                                         - možnost přesměrování na mobilní, nebo pevný telefon (v případě instalace modulu PA-D2-TPC)

Připojení dveřní stanice:
- dveřní stanice se zvonkem se připojuje pomocí dvou vodičů (domovní sběrnice)
- monitor má přímé připojení pro tlačítko bytového zvonku, lokální zvonek a výstup na TV

Ovládání zámku:
- zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)


Interkom - k dispozici 3 různá interkom volání:
a) interkom mezi monitory v jednom bytě
- jednoduše voleno na dotykovém monitoru
- max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
- každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu
b) interkom mezi byty
- monitor má jmenný seznam, je možné zvolit účastníka
c) interkom na recepci
- jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodne jako volání interkomem mezi byty


Instalace:
- odnímatelný kovový rám, připevnění vruty na stěnu
- monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2 polová svorkovnice), možnost zapojit odbočkově nebo průběžně
- obvykle se k monitoru rovněž připojí i bytový zvonek (2 pólový vývod)
- k monitoru se může připojit i další místní zvonek (2 pólový vývod)
- volitelně lze napojit TV okruh k bytovému monitoru, výstupy video (2 pólový vývod)

instalace pomocí stojánku PA-DB1-W připevnění pomocí rámu na stěnu vruty

Napájení:
- je poskytováno z domovní sběrnice, 24V, příkon 3,6W v klidu, 8W při komunikaci
- napájení poskytované externímu bytovému zvonku 12V DC, 100mA
