Dveřní monitor PM-D274T dotyková obrazovka TFT 7"

Prodej ukončen

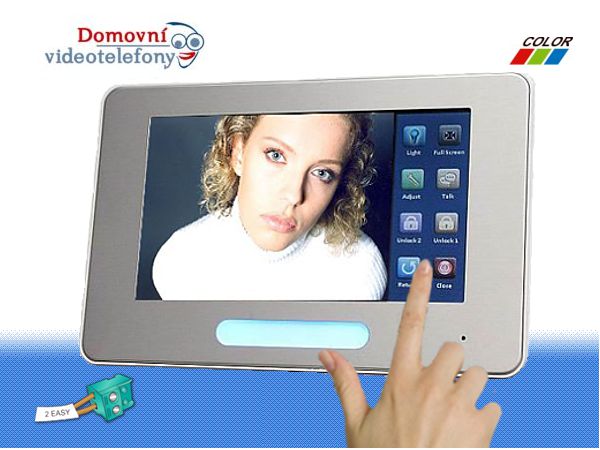

Komfortní barevný TFT 7" bytový monitor s dotykovou obrazovkou a velmi tenkým provedením. Rozlišení 800x480, interkom, OSD menu. Je určen pro 2-drátový domovní systém D2. Monitor má tlačítko pro volbu kamer a náhled na dveřní stanici. Zobrazuje hodiny po dobu 3 minut po dotyku na displej, druhý dotyk vyvolá menu intercom a náhled na kamery. Možnost ovládat další externí zařízení (2.zámek). Max. 28 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Vstup pro zvonek před bytem, výstup pro další lokální zvonek.

Monitor podporuje moduly TPC, TPS, GSM (přesměrování na telefon), modul SC6V (paměťový modul), SCU (kamerový modul).

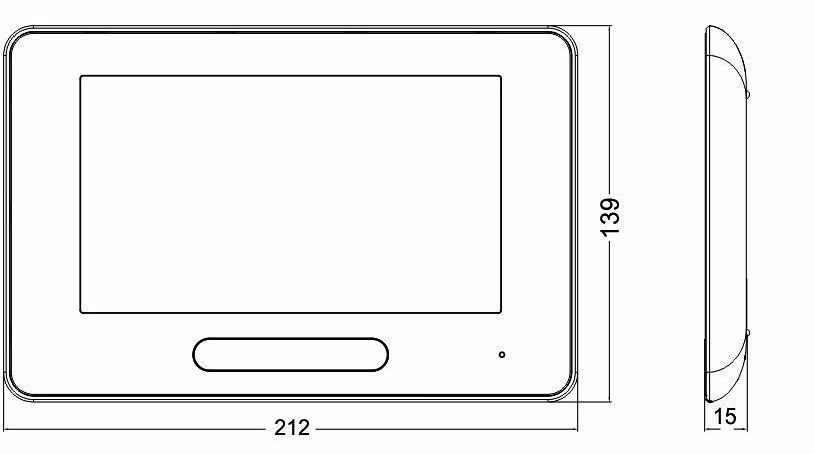

Rozměr monitoru : 139x212x15mm (v x š x h)

Základní vlastnosti  monitoru                                                    Volitelné možnosti  monitoru

Bytový monitor:
- barevný displej, 7", TFT, 800x480, dotykový, ovládání volání i nastavení
- hlasitý reproduktor, mikrofon

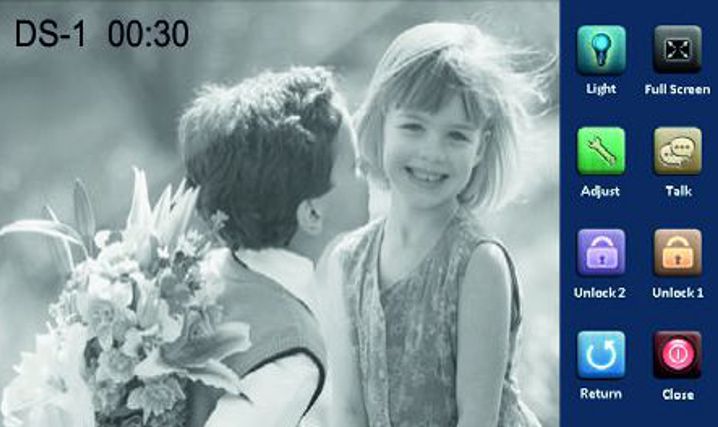

- tlačítko TALK/MONITOR pro volbu mezi kamerami, automaticky po 15s zhasne
- tlačítko CALL/INTERKOM
- monitor automaticky zhasne pokud do 30s nikdo hovor nepřijme
- tlačítko UNLOCK pro ovládání zámku (na dotykovém displeji odlišeno i odemknutí a otevření)

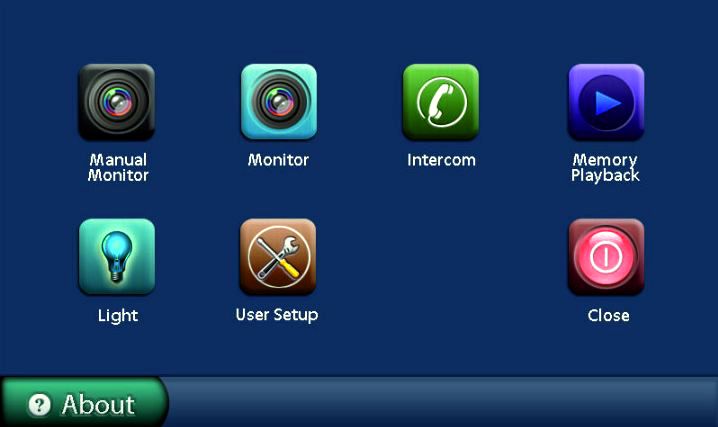

- po dotyku na obrazovku zobrazí na 3 minuty hodiny
- rozměr139x212x15mm (v x š x h)

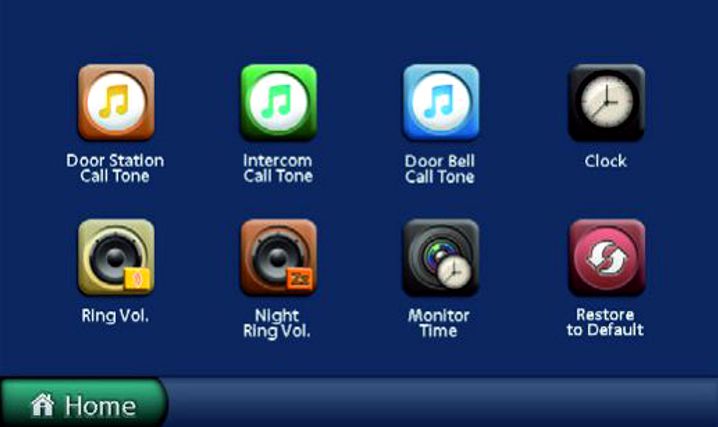

- nastavení hlasitosti zvonění, hlasitosti hovoru
- nastavení jasu, barevnosti
- nastavení osvětlení

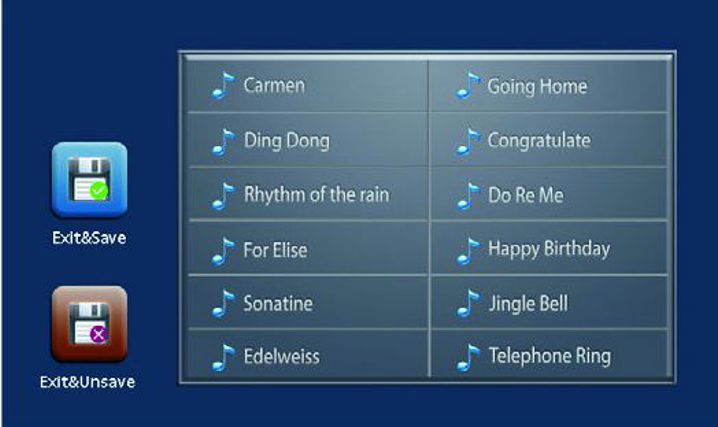

- 12 volitelných tónů
- zvonek má možnost rozdílné hlasitosti ve dne a v noci
- nastavení doby zobrazení kamery 30s - 10 minut
- nastavení doby na rozepnutí zámku 1s - 9s
- nastavení externích zařízení (existence ovládání zámku)

Připojení dveřní stanice:
- dveřní stanice se zvonkem se připojuje pomocí dvou vodičů (domovní sběrnice)
- monitor má přímé připojení pro tlačítko bytového zvonku, lokální zvonek a výstup na TV

Ovládání zámku:
- zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)


Interkom - k dispozici 3 různá interkom volání:
a) interkom mezi monitory v jednom bytě
- jednoduše voleno na dotykovém monitoru
- max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
- každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu
b) interkom mezi byty
- monitor má jmenný seznam, je možné zvolit účastníka
c) interkom na recepci
- jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmeném listu objevuje na zvláštním místě, jiank shodne jako volání interkomem mezi byty

Instalace:
- odnímatelný kovový rám, připevnění vruty na stěnu
- monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2 polová svornvnice), možnost zapojit odbočkově nebo průběžně
- obvykle se k monitoru rovněž připojí i bytový zvonek (2 polový vývod)
- k monitoru se může připojit i další místní zvonek (2 pólový vývod)
- volitelně lze napojit TV okruh k bytovému monitoru, výstupy video (2 pólový vývod)

Napájení:
- je poskytováno z domovní sběrnice, 24V, příkon 1W v klidu, 8W při komunikaci
- napájení poskytované externímu bytovému zvonku 12V DC, 100mA
