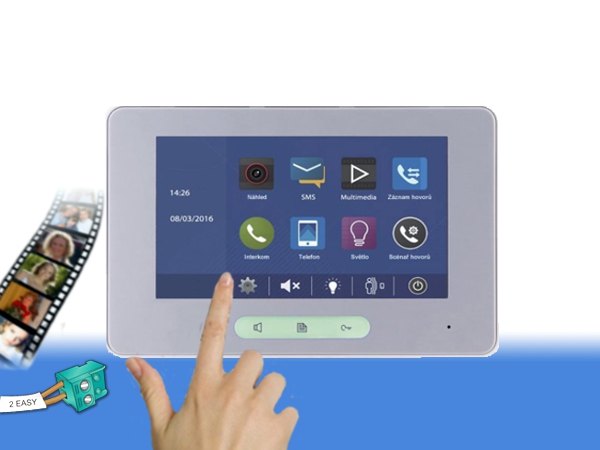

Bytový monitor PM-D274TMDv2, obrazová paměť, dotyková 7" obrazovka, CZ

Komfortní barevný TFT 7" bytový monitor s dotykovou kapacitní obrazovkou a velmi tenkým provedením.

Určen pro 2-drátový domovní systém D2. Obrazová paměť.
Monitor má tlačítko pro volbu kamer a náhled na dveřní stanici. OSD menu, nový flat design.

Rozhraní v češtině, angličtině, němčině, francouzštině, italštině, polštině, řečtině, maďarštině, holanštině, chorvatštině, hebrejštině.

Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem, připojení přídavného zvonku. Umožňuje pojmenovat seznam jmen pro vytáčení interkomu, změnu názvu dveřních stanic.

Monitor podporuje kamerové modul PA-D2 SCU

Zobrazuje hodiny po dobu 3 minut po dotyku na displej, druhý dotyk vyvolá menu intercom a náhled na kamery.
Max. 20 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě.
Monitor automaticky zhasne, pokud do 30s nikdo hovor nepřijme

Rozměr monitoru:139x212x15mm (v x š x h)

Možnost zanechat vzkaz při nepřítomnosti. Továrně je automatická hlasová zpráva v EN. Lze nahrát hlasovou zprávu v češtině.

Displej: barevný 7", TFT, 800x480
Vnitřní paměť: ano
Slot na microSD: ano, doporučená kapacita max. 16 GB (SD karta slouží pouze pro export fotek a případně nahrání firmware, SD karta není součástí balení)
Podpora TPC/GSM: ano (TPC a GSM slouží pro připojení na telefonní síť)
Podpora DPA-D2-IPGv3: ano (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v telefonu nebo IP telefon, nebo lze připojit monitor do dalšího segmentu přes LAN síť)
Akční tlačítka: TALK pro navázání komunikace, UNLOCK pro ovládání zámku

Podpora nastavení

• hlasitost zvonění, hlasitost hovoru
• jas, barevnost
• 12 volitelných tónů pro venkovní zvonění a 12 tónů pro interkom, specifický tón pro externí tlačítko zvonku
• nastavení doby zobrazení kamery 30s - 10 minut
• nastavení doby na rozepnutí zámku 1s - 99s

• výběr barvy podsvitu tlačítek pod obrazovkou při volání
• výběr barvy podsvitu tlačítek pod obrazovkou v pohotovostním režimu
• nastavení citlivosti dotyku

Napájení: poskytováno z domovní sběrnice, 24V, příkon 0,7W v klidu; při komunikaci 8W
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

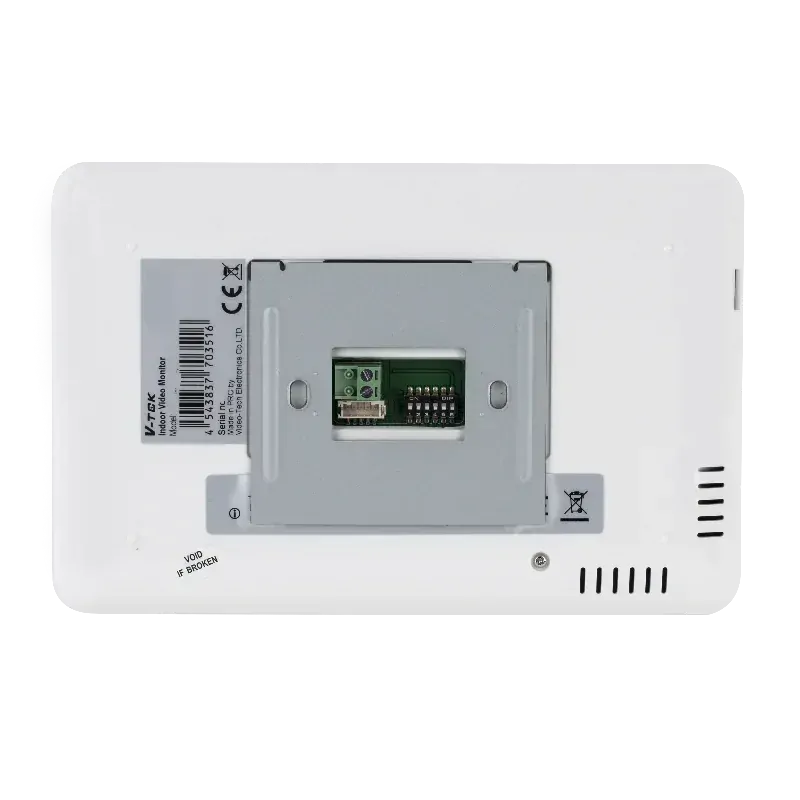

• odnímatelný kovový rám, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2 polová svornvnice), možnost zapojit odbočkově nebo průběžně
• obvykle se k monitoru rovněž připojí i bytový zvonek (2 polový vývod)
• v menu nastavíte požadované ID (0-31)

interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

interkom na recepci

• jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmeném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty

Základní zapojení:
