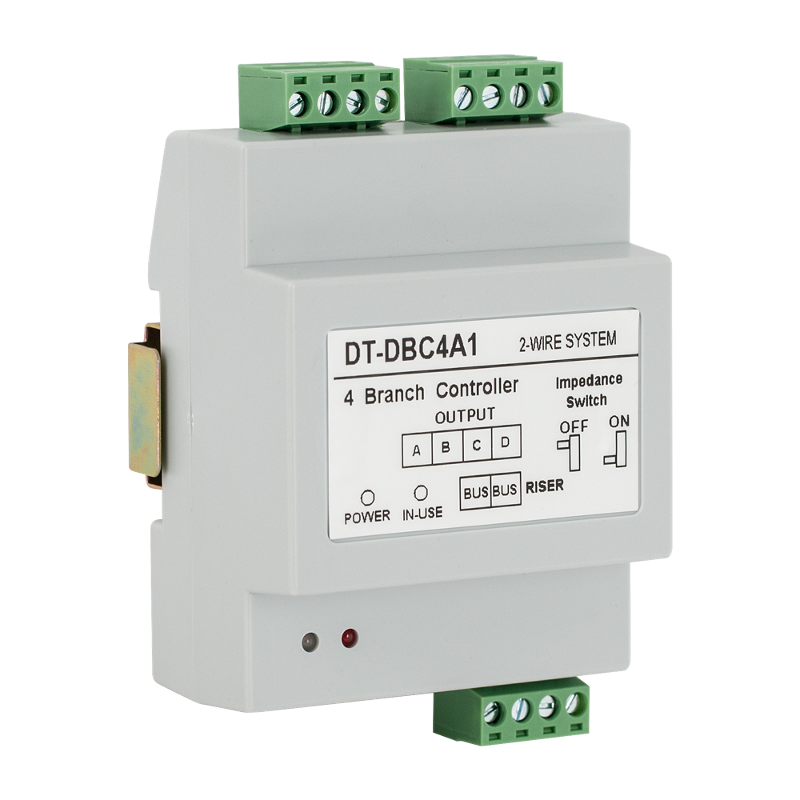

Rozbočovač hlavního vedení PA-D2-DBC4A

Rozbočovač 2-vodičové sběrnice D2. Umožňuuje připojit až 4 monitory, nebo dveřní stanice do jednoho systému (nelze zapojit zároveň dveřní stanice i monitory). Nepotřebuje externí napájení. Montáž na DIN lištu.

Nelze použít pro rozvětvení do samostatných monitorových větví, které mají další své vlastní rozbočovače.
K tomuto účelu slouží PA-D2-DBC2S.

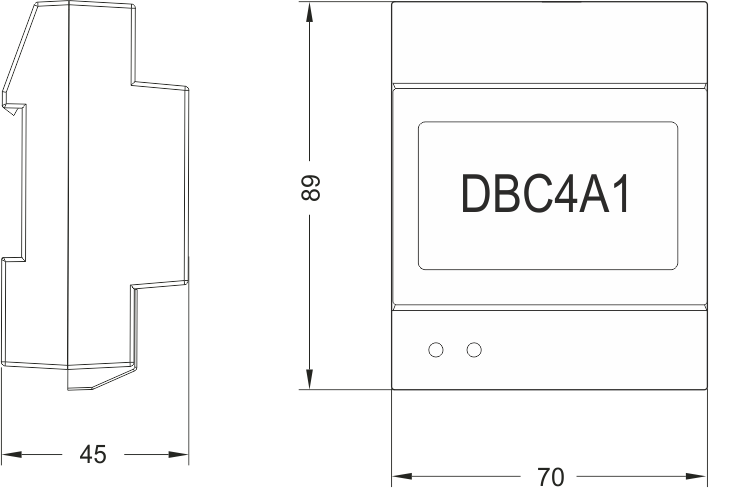

Rozměr modulu : 89x70x45mm (v x š x h)

Specifikace:
- umožňuje rozbočit hlavní vedení pro 4 monitory, napojení až 32 monitorů (nerozšiřuje však celkovou kapacitu systému)
- umožňuje připojit až 4 dveřní stanice (lze kombinovat bez ohledu na přítomnost čtečky RFID) nebo 4 monitory (nelze zapojit dveřní stanici a monitor současně do jednoho rozbočovače)
- napájení odebírá z hlavního vedení, vlastní odběr 0,5W při aktivitě, 0,25W standby

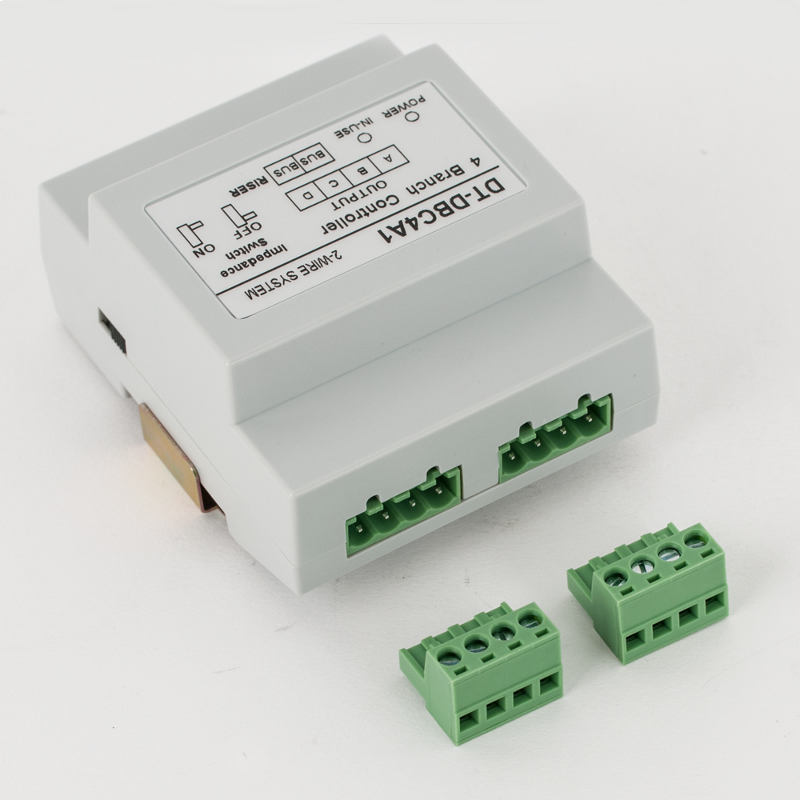

- 2x 2-pólový konektor pro napojení na hlavní vedení, 4x 2-pólový konektor pro odbočení
- LED indikátory stavu
- přepínač terminace vedení
- montáž n DIN lištu nebo na vruty
- rozměr ŠxVxH 70x89x45mm (4DIN)

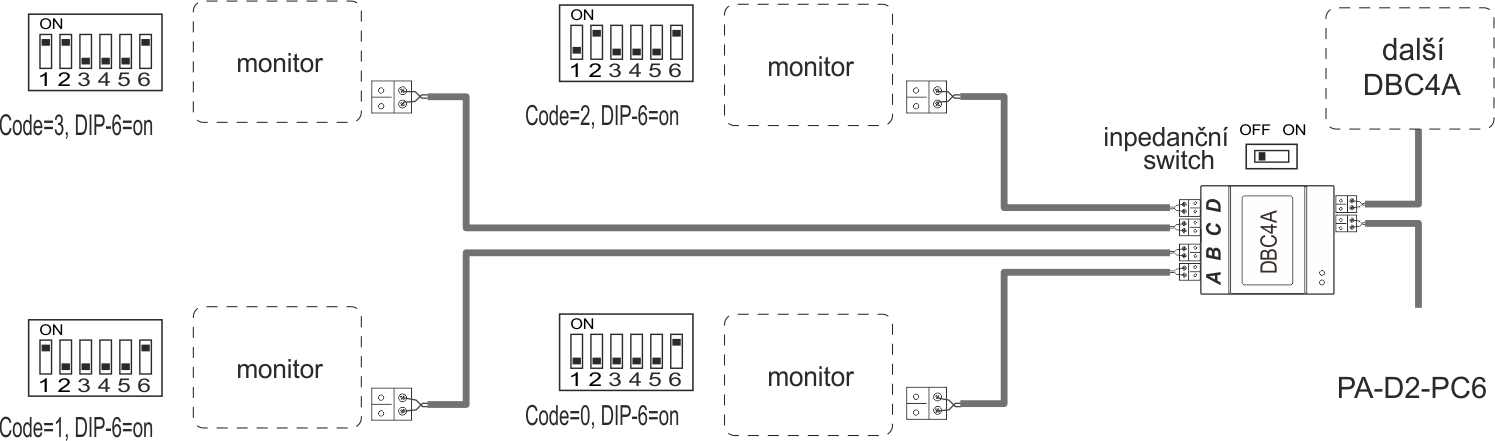

Zapojení monitorů

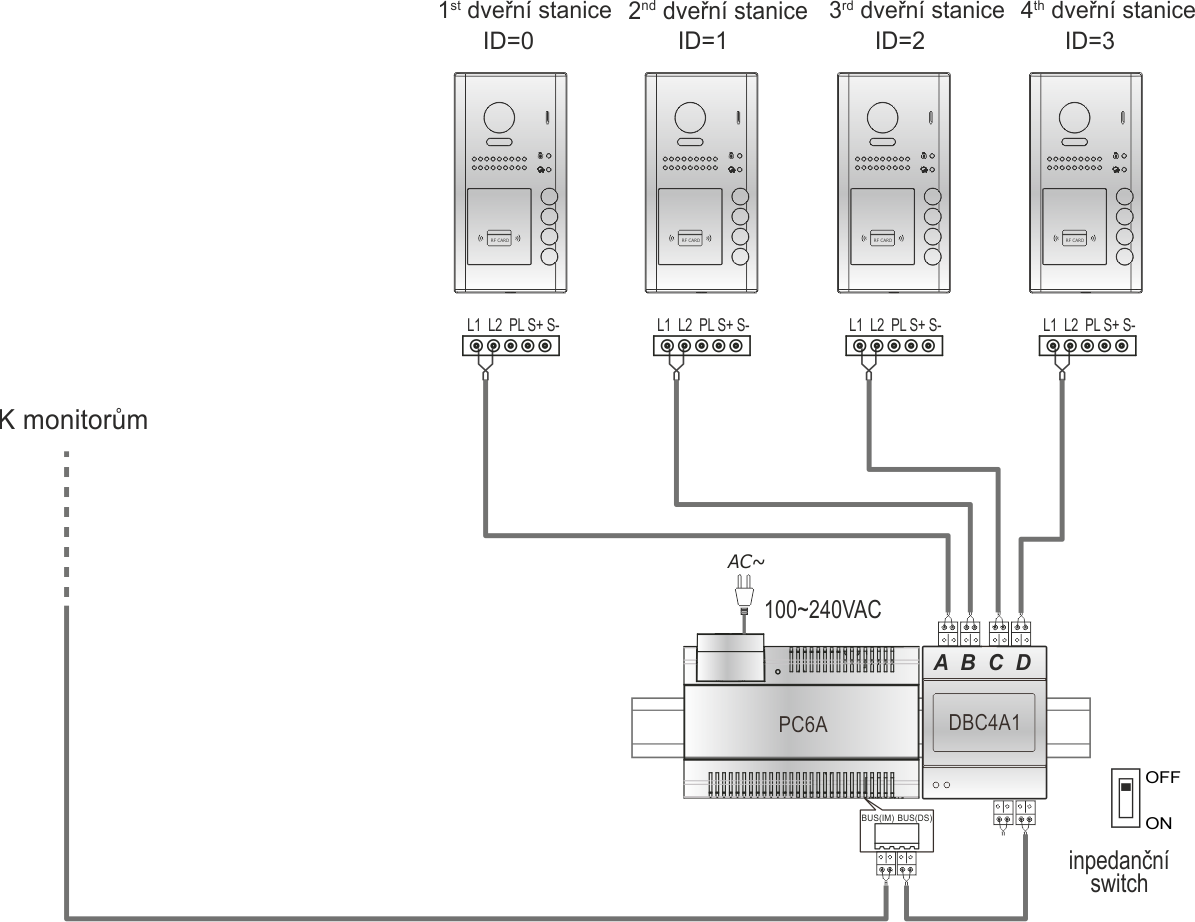

Zapojení dveřních stanic
