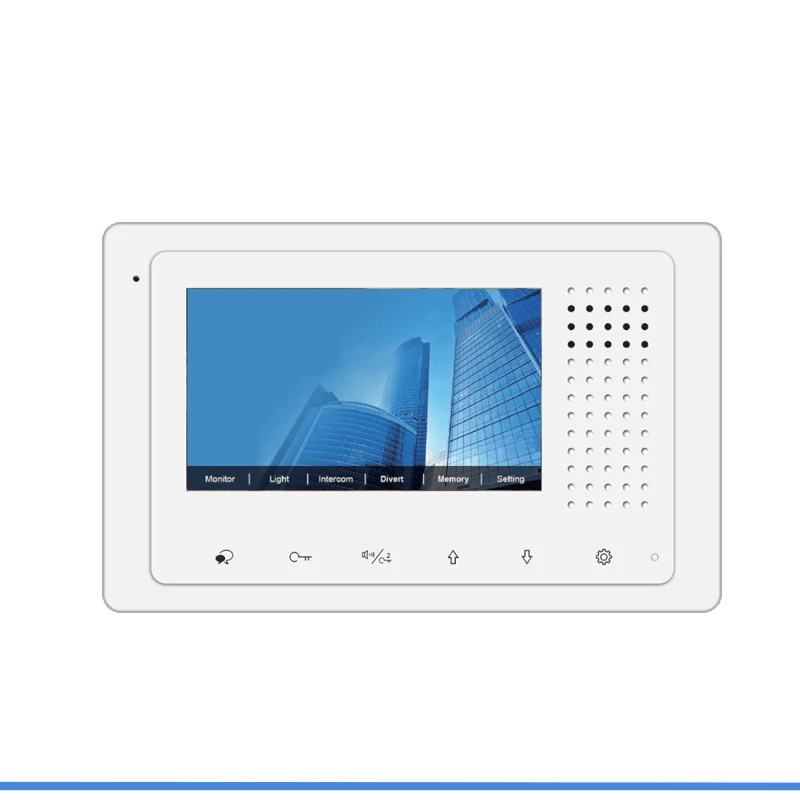

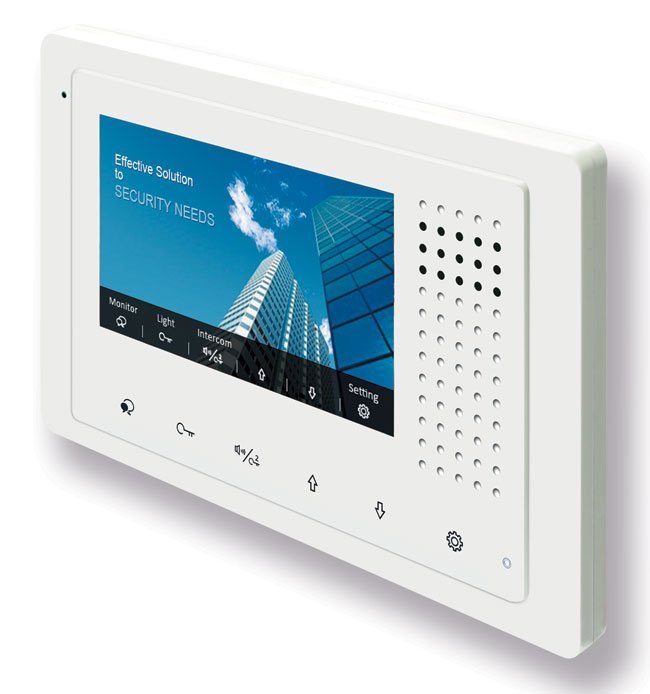

Bytový monitor PM-D248, barevná 4,3" obrazovka, CZ

Ekonomický barevný TFT 4.3" bytový monitor, tenkého provedení.
Podpora interkomu a ovládání druhého zámku.
Max. 4 monitory v jednom bytě.
Monitor automaticky zhasne, pokud do 30s nikdo hovor nepřijme.

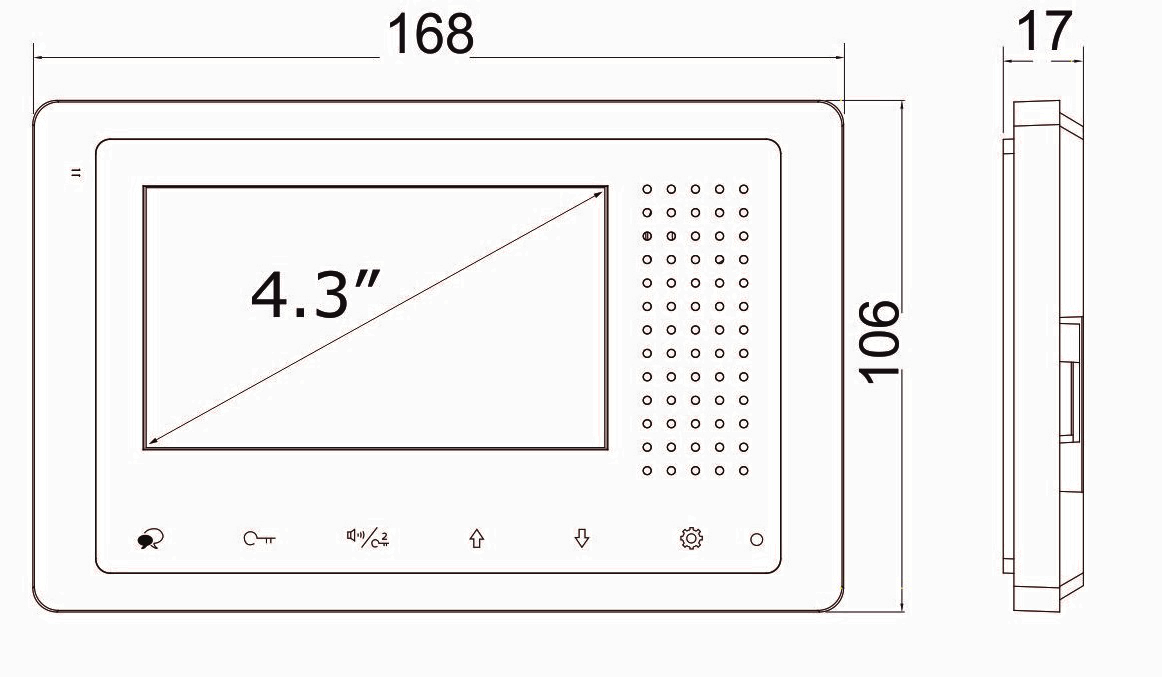

Rozměr monitoru : 106x168x17mm (v x š x h)

Displej: 4,3" barevný, TFT, 800 x 480
Vnitřní paměť: ne (možnost sdílené paměti s modulem PA-D2-IPGv3)
Slot na microSD: ne
Podpora přesměrování na chytrý telefon: ano (pouze s modulem PA-D2-IPGv3).
Podpora IP kamer: v přípravě
Připojení více dveřních stanic: ano, max 4 dveřní stanice
Otevírání druhého zámku (vjezdové brány): ano, s modulem PA-D2-RLC
Ovládání světel: ano, s modulem PA-D2-RLC

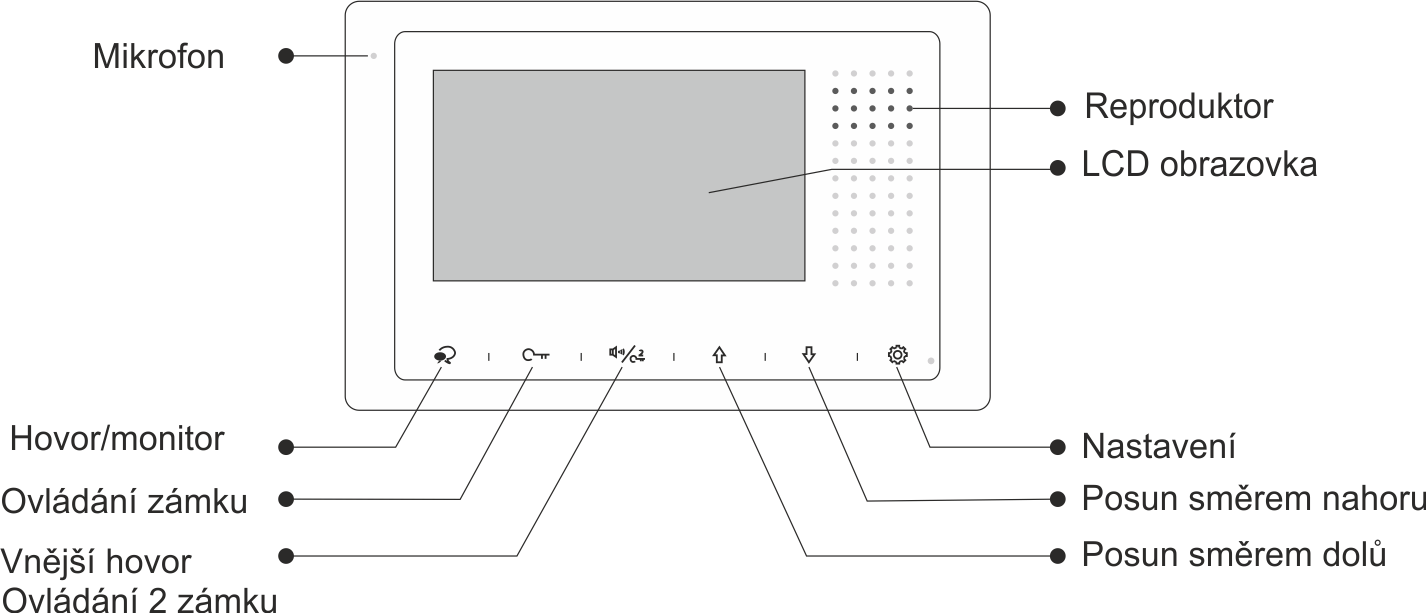

Podpora nastavení

• hlasitost zvonění, hlasitost hovoru
• jas, barevnost
• volitelné tóny pro venkovní zvonění a pro interkom
• nastavení doby zobrazení kamery 30s - 10 minut
• nastavení doby na rozepnutí zámku 1s - 9s

Napájení: poskytováno z domovní sběrnice, 24 V; odběr 7 mA v klidu, při komunikaci 145 mA
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

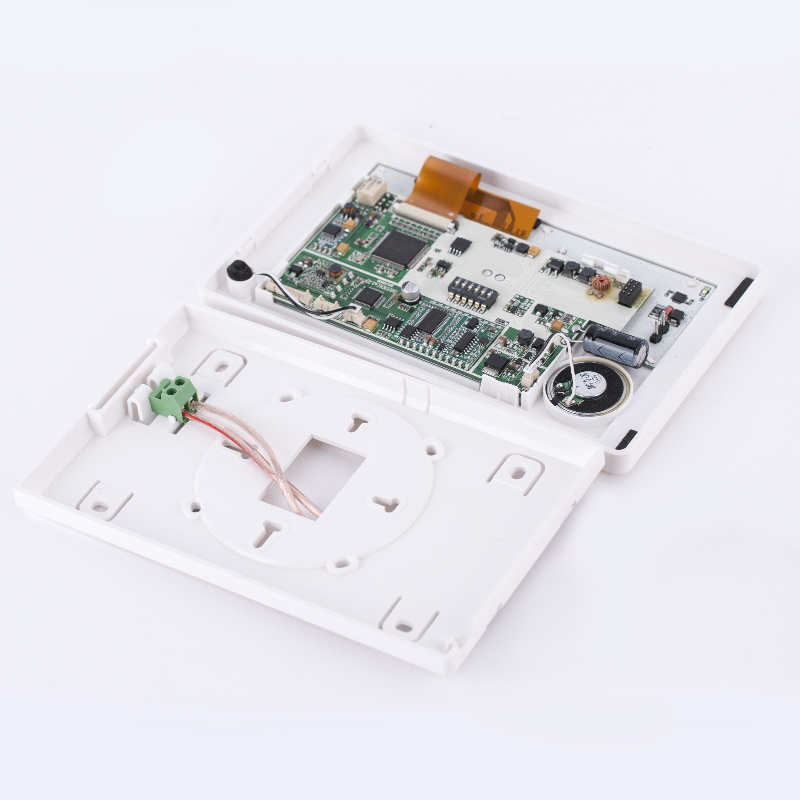

• odnímatelný zadní plastový kryt, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně
• k monitoru nelze připojit bytový zvonek (samostatné zvonkové tlačítko)

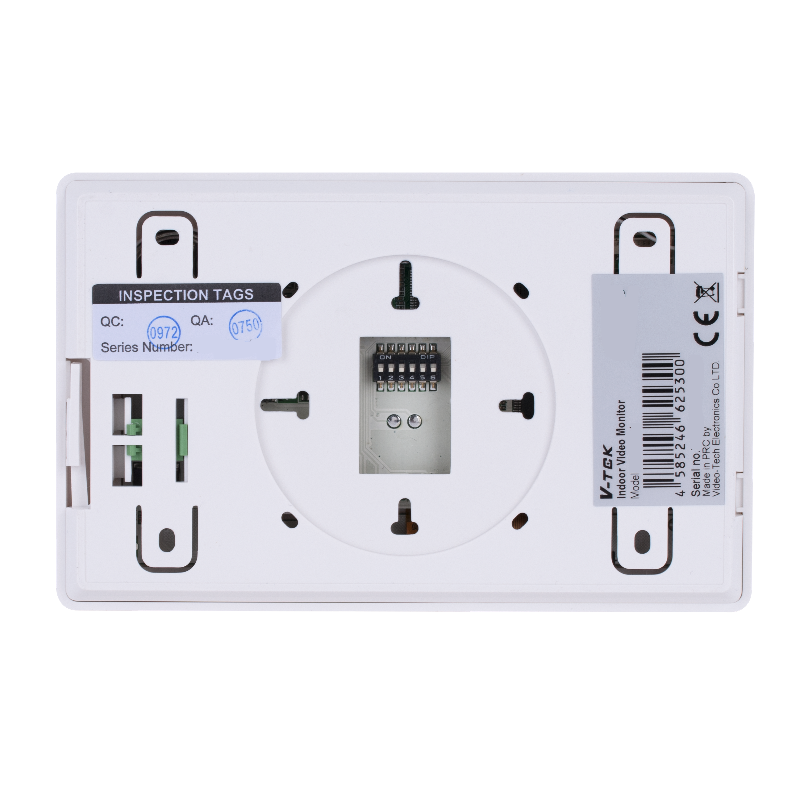

• DIP přepínači nastavíte požadované ID (0-31)

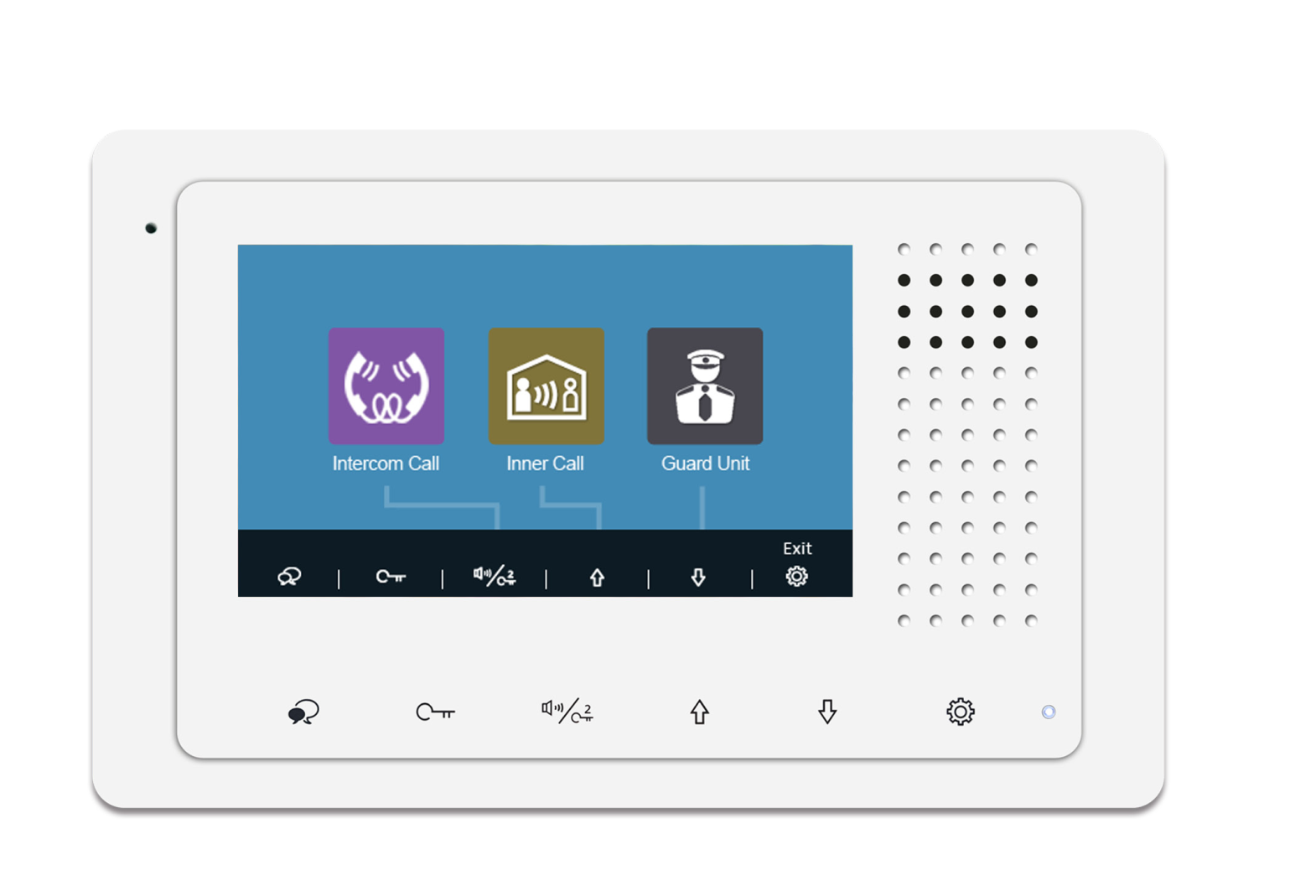

Interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

Interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

Interkom na recepci

• jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty

Základní zapojení:
