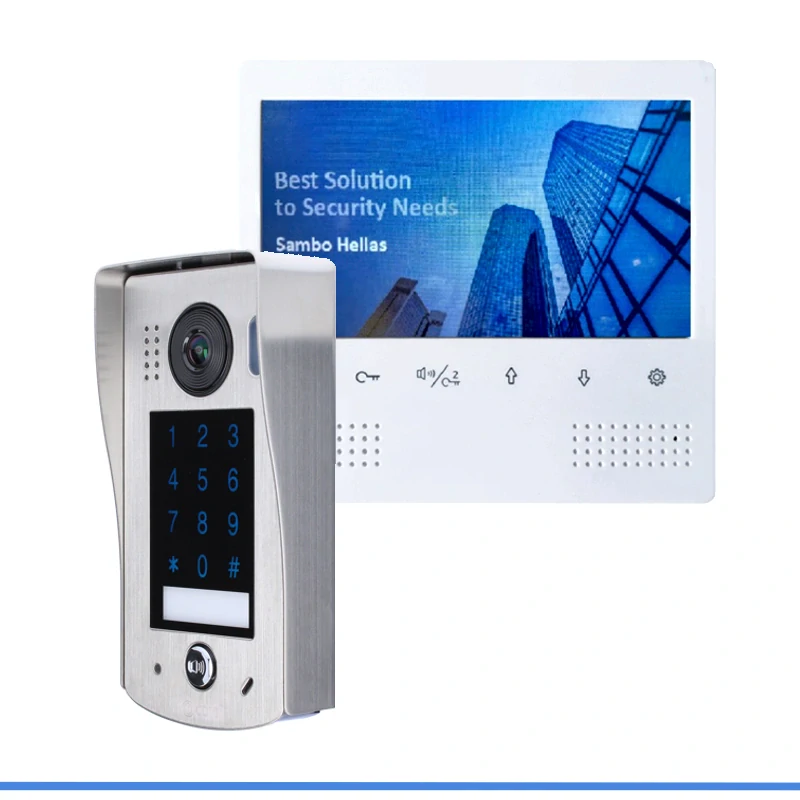

Sestava PM-D278 + stanice PC-D252-K

Komfortní sestava domácího videotelefonu, určeno pro dům, nebo jednu bytovou jednotku. Sestava obsahuje vše potřebné pro provedení instalace. Systém lze dále rozšiřovat o další monitory, dveřní kamerové stanice, externí kamery a přídavné moduly umožňující např. přesměrování na mobilní telefon, nebo ovládání el. spotřebičů.

Sestava obsahuje
Bytový monitor:    PM-D278        ......1ks
Dveřní stanici:       PC-D252-K.      ....1ks
Napájecí modul:    PA-D2-PC9 .... ......1ks

Specifikace monitoru PM-D278:
Displej: barevný 7", TFT, 800 x 480 px
Slot na microSD: ne
Rozměry: 173,5 x 161 x 18 mm
Napájení: DC 20-28 V, poskytováno z domovní sběrnice, 24V, příkon 1W v klidu; při komunikaci 8W (externímu bytovému zvonku   poskytováno 12V DC, 100mA)
Příkon: pohotovostní do 0,2 W, pracovní do 6 W
Video signál: 1Vš-š, 75 Ω, CCIR standard
Sběrnice: 2 vodiče bez polarity
Interkom:  mezi byty, mezi monitory v jednom bytě, na recepci                                            Více o monitoru PM-D278  ...

Specifikace dveřní kamerové stanice PC-D252-K:

Kamera: 1/2,7", CCD, barevná, úhel záběru 170°
Klávesnice: číselná, dotyková, podsvícená
Tlačítka: 1 x s podsvícenou jmenovkou
Reproduktor: ano
Připojení: na dvoudrátovou sběrnici
Napájení: 24 V DC, napájení společné pro celý systém
Příkon: 105 mA při aktivitě, 15 mA v pohotovosti
Instalace: adresace telefonu DIP přepínači, max. 4 dveřní stanice na jedné sběrnici
Montáž: povrchová
Rozměry: 182 x 93 x 44 mm                            Více o dveřní kamerové stanici PC-D252-K

  schéma zapojení a max. vzdálenosti v rodinném domě

  Instalační manuál monitoru PM D278

 Instalační manuál dveřní stanice PC-D252-K ..
