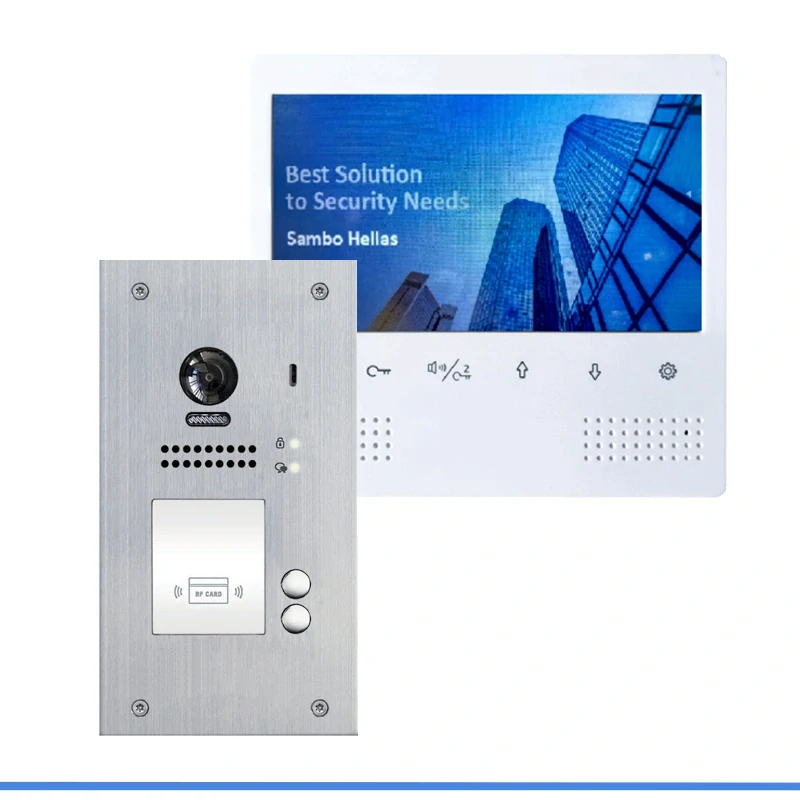

Sestava PM-D278 + stanice PC-D250-2F-ID

Komfortní sestava domácího videotelefonu, určena pro dům, nebo jednu bytovou jednotku, s možností rozšíření na systém pro dvě bytové jednotky. Sestava obsahuje vše potřebné pro provedení instalace. Systém lze dále rozšiřovat o další monitory, dveřní kamerové stanice, externí kamery a přídavné moduly umožňující např. ovládání vjezdové brány, el. spotřebičů.

Sestava obsahuje
Bytový monitor:    PM-D278        ......1ks
Dveřní stanici:       PC-D250-2F-ID...1ks
Napájecí modul:    PA-D2-PC7.... ......1ks

Specifikace monitoru PM-D278:
Displej: barevný 7", TFT, 800 x 480 px
Vnitřní paměť: ano
Slot na microSD: ne
Rozměry: 173,5 x 161 x 18 mm
Napájení: DC 20-28 V, poskytováno z domovní sběrnice, 24V, příkon 1W v klidu; při komunikaci 8W (externímu bytovému zvonku   poskytováno 12V DC, 100mA)
Příkon: pohotovostní do 0,2 W, pracovní do 6 W
Video signál: 1Vš-š, 75 Ω, CCIR standard
Sběrnice: 2 vodiče bez polarity
Interkom:  mezi byty, mezi monitory v jednom bytě, na recepci                                            Více o monitoru PM-D278  ...

Specifikace dveřní kamerové stanice PC-D250-2F-ID:

Kamera: 1/3", CCD, barevná, širokoúhlý objektiv, úhel záběru 170°
Klávesnice: ne
Tlačítka: 2
Reproduktor: ano
RFID čtečka: 125 KHz, paměť pro max. 320 karet, dvě master RFID karty pro konfiguraci
Připojení: na dvoudrátovou sběrnici
Napájení: 24 V DC, napájení společné pro celý systém (na sběrnici)
Odběr: 160 mA při aktivitě, 25 mA při nečinnosti
Instalace: max. 4 dveřní stanice na jedné sběrnici
Montáž: zápustná
Rozměry: 220 x 119 x 52 mm                                                              Více o dveřní kamerové stanici PC-D250-2F-ID

Napájecí adaptér PA-D2-PC7 včetně injektoru (36 W) pro video systémy s odběrem do 1,5 A.

- max. výkon 36 W
- vstupní napětí AC 100-240 V
- výstupní napětí DC 24 V (nastavitelné 21,6 až 29 V)
- výstupní proud max. 1,5 A
- ochrana proti zkratu, přetížení, přepětí
- rozměry v 90 x š 70 x h 54,5 mm
- montáž na DIN lištu, velikost 4 moduly                                                     Více o napájecím modulu PA-D2-PC7 ...

  schéma zapojení a max. vzdálenosti v rodinném domě

  Instalační manuál monitoru PM D278

 Instalační manuál dveřní stanice PC-D250 ..
