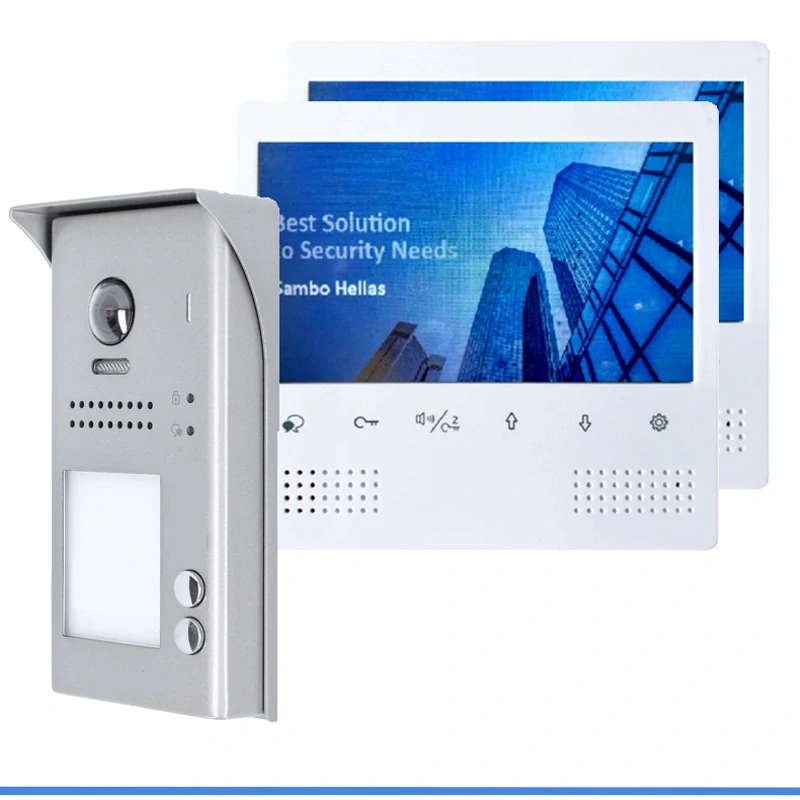

Sestava 2x PM-D278 + stanice PC-D250-2

Komfortní sestava domácího videotelefonu, určeno pro dům, nebo dvě bytové jednotky. Sestava obsahuje vše potřebné pro provedení instalace. Systém lze dále rozšiřovat o další monitory, dveřní kamerové stanice, externí kamery a přídavné moduly umožňující např. přesměrování na mobilní telefon, nebo ovládání el. spotřebičů.

Sestava obsahuje
Bytový monitor:    PM-D278        ...... 2ks
Dveřní stanici:       PC-D250-2.        ..1ks
Napájecí modul:    PA-D2-PC6........ ..1ks

Specifikace monitoru PM-D278:
Displej: barevný 7", TFT, 800 x 480 px
Vnitřní paměť: ano
Slot na microSD: ne
Rozměry: 173,5 x 161 x 18 mm
Napájení: DC 20-28 V, poskytováno z domovní sběrnice, 24V, příkon 1W v klidu; při komunikaci 8W (externímu bytovému zvonku   poskytováno 12V DC, 100mA)
Příkon: pohotovostní do 0,2 W, pracovní do 6 W
Video signál: 1Vš-š, 75 Ω, CCIR standard
Sběrnice: 2 vodiče bez polarity
Interkom:  mezi byty, mezi monitory v jednom bytě, na recepci                                            Více o monitoru PM-D278  ...

Specifikace dveřní kamerové stanice PC-D250-2:

- barevná kamera CCD 1/3" s širokoúhlým objektivem 170°
- přímá volba účastník tlačítkem
- dvě tlačítka s jmenovkou
- podsvícení jmenovky
- infračervený přísvit pro noční vidění
- reproduktor
- nerez ocel
- přímé ovládání 1 zámku
- povrchová, šířka 94mm, výška 179mm, hloubka 42mm
- připojení na dvoudrátovou sběrnici
- napájení 24V DC (je v systému společná pro všechna zařízení na sběrnici)           Více o dveřní kamerové stanici PC-D250-2  ...

Specifikace napájecího modulu PA-D2-PC6:
Vstupní napětí: 100~240 V AC
Frekvence: 50~60 Hz
Výstupní napětí : 28 ± 2 V DC
Výstupní proud: 1,5 A
Ochrana proti zkratu:  přetížení, přepětí
Rozměry:  (140 x 90 x 60)mm
Montáž:  na DIN lištu nebo na zeď                                                 Více o napájecím modulu PA-D2-PC6 ...

  schéma zapojení a max. vzdálenosti v rodinném domě

  Instalační manuál monitoru PM D278

 Instalační manuál dveřní stanice PC-D250 ..
