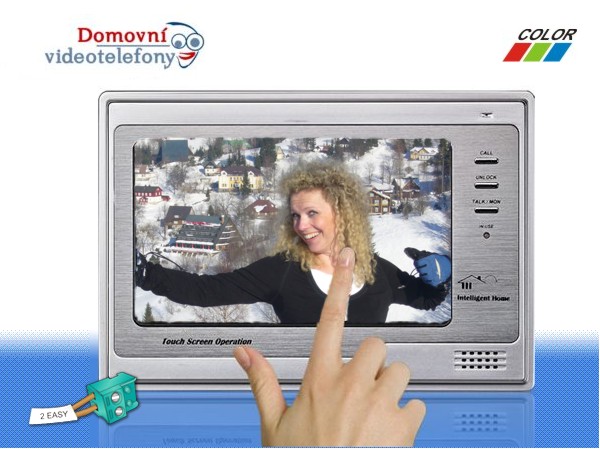

Dveřní monitor PM-D271T, TFT 7", dotyková obrazovka

Prodej ukončen

Komfortní barevný TFT 7" bytový monitor s dotykovou obrazovkou, rozlišení 1440x234, interkom, OSD menu. Je určen pro 2-drátový domovní systém D2. Monitor má tlačítko pro volbu kamer a náhled na domovní kameru. Zobrazuje hodiny po dobu 3 minut po dotyku na displej, druhý dotyk vyvolá menu intercom a náhled na kamery. Možnost ovládat další externí zařízení přímo z displeje a ikona zobrazuje stav ovládané zařízení (např. otevírání brány nebo světla). Může být připojena na TV. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Vstup pro zvonek před bytem, výstup pro další lokální zvonek.

Rozměr monitoru:  225x155x26mm (v x š x h

Základní vlastnosti  monitoru                                             Volitelné možnosti  monitoru

Specifikace:

Bytový monitor:

• barevný displej, 7", TFT, 1440x234, dotykový, ovládání volání i nastavení
• hlasitý reproduktor, mikrofon
• tlačítko TALK/MONITOR pro volbu mezi kamerami, automaticky po 15s zhasne
• tlačítko CALL/INTERKOM
• monitor automaticky zhasne pokud do 30s nikdo hovor nepřijme
• tlačítko UNLOCK pro ovládání zámku (na dotykovém displeji odlišeno i odemknutí a otevření)
• po dotyku na obrazovku zobrazí na 3 minuty hodiny
• rozměr 225x155x26mm (v x š x h)
• nastavení hlasitosti zvonění, hlasitosti hovoru
• nastavení jasu, barevnosti, poměru obrazu 16:9/4:3
• nastavení osvětlení
• 15 volitelných tónů pro venkovní zvonění a 15 tónů pro interkom
• nastavení doby zobrazení kamery 30s - 10 minut
• nastavení doby na rozepnutí zámku 1s - 9s
• nastavení externích zařízení (existence ovládání zámku a existence ovládání lampy)

Připojení kamery:

• domovní kamera se zvonkem se připojuje pomocí dvou vodičů (domovní sběrnice)
• monitor má přímé připojení pro tlačítko bytového zvonku, lokální zvonek a výstup na TV

Ovládání zámku:

• zámek se ovládá prostřednictvím kontaktů domovní kamery, není napájeno z bytového monitoru (viz. zvolená domovní kamera)

Interkom - k dispozici 3 různá interkom volání:

a) interkom mezi monitory v jednom bytě
- jednoduše voleno na dotykovém monitoru
- max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
- každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

b) interkom mezi byty
- monitor má jmenný seznam, je možné zvolit účastníka

c) interkom na recepci
- jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodne jako volání interkomem mezi byty

Instalace:

• odnímatelný kovový rám, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2 pólová svorkovnice), možnost zapojit odbočkově nebo průběžně
• obvykle se k monitoru rovněž připojí i bytový zvonek (2 pólový vývod)
• k monitoru se může připojit i další místní zvonek (2 pólový vývod)
• volitelně lze napojit TV okruh k bytovému monitoru, výstupy video (2 pólový vývod)

Napájení:

• je poskytováno z domovní sběrnice, 24V, příkon 1W v klidu, 15W při komunikaci
• napájení poskytované externímu bytovému zvonku 12V DC, 100mA

instalace pomocí stojánku PA-DB1-B připevnění pomocí rámu na stěnu vruty
