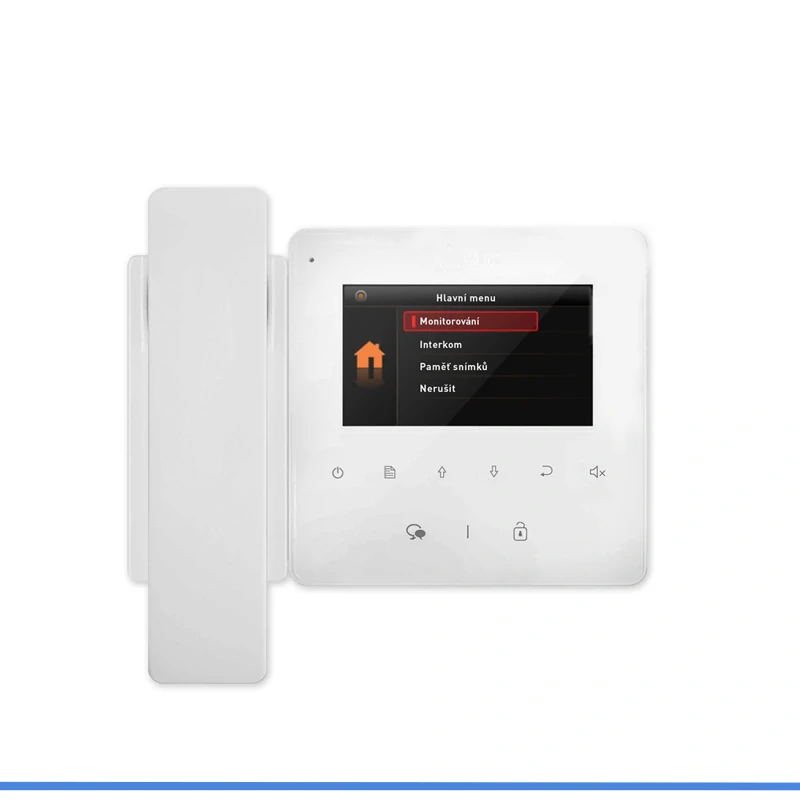

Bytový monitor PM-D244H, barevná 4,3" obrazovka, CZ

Komfortní barevný TFT 4,3" bytový monitor se sluchátkem určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení IPG a RLC modulů. Podpora interkomu a ovládání druhého zámku. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 40 sekund nikdo hovor nepřijme.

 Rozhraní v češtině, angličtině, němčině, francouzštině, italštině, turečtině

Displej: barevný 4.3", TFT, 480x272 pixelů
Vnitřní paměť: ne (možnost sdílené paměti s modulem PA-D2-IPGv3)
Slot na microSD: ne
Podpora TPS: ano (TPS slouží pro připojení na telefonní síť)
Podpora SCU: ano
Podpora PA-D2-IPGv3: ano (IPGv3 slouží pro přepojení hovoru na SIP aplikaci v mobilním telefonu nebo IP telefon, přidá monitoru paměť na fotky navštěvníků nebo lze připojit monitor do dalšího segmentu přes LAN síť)
Připojení více dveřních stanic: ano, max 4 dveřní stanice
Otevírání druhého zámku (vjezdové brány): ano, s modulem PA-D2-RLC
Ovládání světel: ano, s modulem PA-D2-RLC

Podpora nastavení:

• hlasitost zvonění, hlasitost hovoru
• jas, barevnost
• volitelné tóny pro venkovní zvonění a pro interkom, specifický tón pro externí tlačítko zvonku
• nastavení doby zobrazení kamery 30s - 10 minut
• nastavení doby na rozepnutí zámku 1s - 9s

   Přijmutí hovoru lze provét zvednutím sluchátka, nebo zmáčknutím tlačítka

Rozměry: 189×200×17(35)mm (v x š x h)
Napájení: poskytováno z domovní sběrnice, 24V, odběr 7mA v klidu; při komunikaci 196mA
Ovládání zámku: zámek se ovládá prostřednictvím kontaktů dveřní stanice, není napájeno z bytového monitoru (viz. zvolená dveřní stanice)

Instalace:

• odnímatelný kovový rám, připevnění vruty na stěnu
• monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2 polová svornvnice), možnost zapojit odbočkově nebo průběžně

interkom mezi byty

• monitor má jmenný seznam, je možné zvolit účastníka

interkom mezi monitory v jednom bytě

• max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2-drátovou sběrnici
• každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu

interkom na recepci (správce) jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmeném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byt

Základní zapojení:
